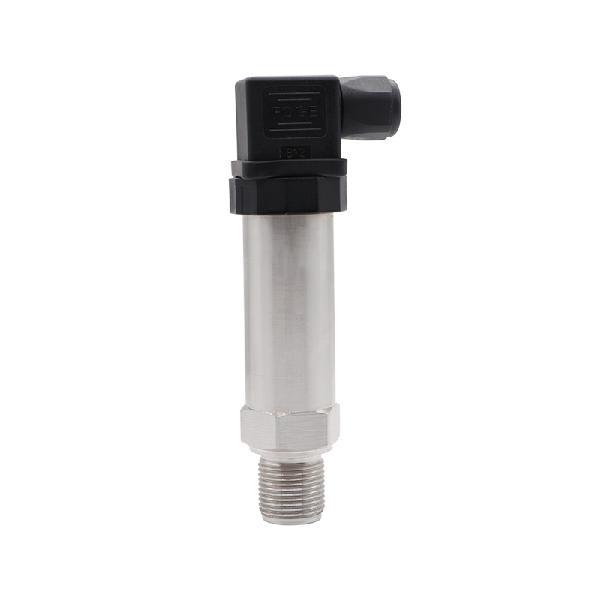

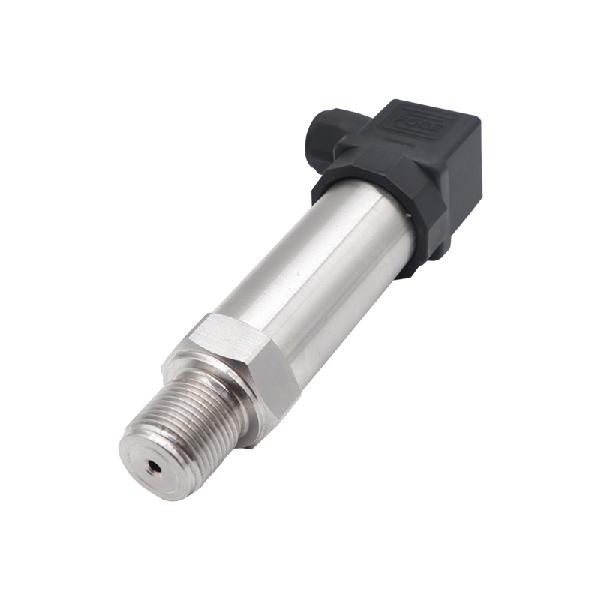

PTL503 应变式压力变送器 PTL503 应变式压力变送器采用不锈钢整体结构，搭载进口弹性体元件与高精度应变计，依托成熟生产工艺，具备灵敏度高、性能稳定、抗冲击、防潮性能优异等特点，介质兼容性良好，可测量弱腐蚀性液体、气体介质，广泛用于工业设备、水利、化工、金刚石压机、冶金、车辆制动、楼宇供水等压力测量与控制场景。 本产品量程可做到 0‑100MPa，提供 0.25% FS、0.5% FS 两档综合精度；输出包含两线制 4‑20mA，三线制 0‑5V、1‑5V、0‑10V 多种信号。供电为 24VDC，兼容 9‑36VDC 宽电压输入；电流输出最大负载 800Ω，电压输出负载大于 50KΩ。介质温度‑20～105℃，工作环境温度‑20～85℃，年长期稳定性可达 0.1% FS，绝缘电阻＞2000MΩ(100VDC)，防护等级 IP65，响应时间＜1ms；在 20Hz‑1000Hz 机械振动环境下输出变化小于 0.1% FS，现场抗振动能力优秀。 电气接口支持三种结构：W1 赫斯曼接插件、W2 航空插头、W3 直接出线；标准螺纹为 M20×1.5、M14×1.5，可接受非标螺纹定制（如 M18×1.5）。赫斯曼款外形尺寸 Φ26.5×85mm，整机结构小巧紧凑，安装便捷。 接线分为两线制、三线制：两线制 4‑20mA，红线接 24VDC 正极，绿线为电流信号输出；三线制电压输出，红线接供电正极，绿线公共端，黄线输出电压信号。 选型格式 PTL503‑量程‑精度‑输出‑螺纹‑结构‑供电‑出线 量程：XM（0‑X MPa） 精度：6 代表 0.25% FS，8 代表 0.5% FS 输出：A1 (4‑20mA)、V1 (0‑5V)、V2 (0‑10V) 结构：W1 赫斯曼、W2 航插、W3 直出 供电：P2（24V） 出线：DIN3（标配 3 米线缆） 提示：用于水压爆破冲击工况时，应变式结构长期频繁冲击会产生零点漂移，建议定期校准零点。
