产品详情

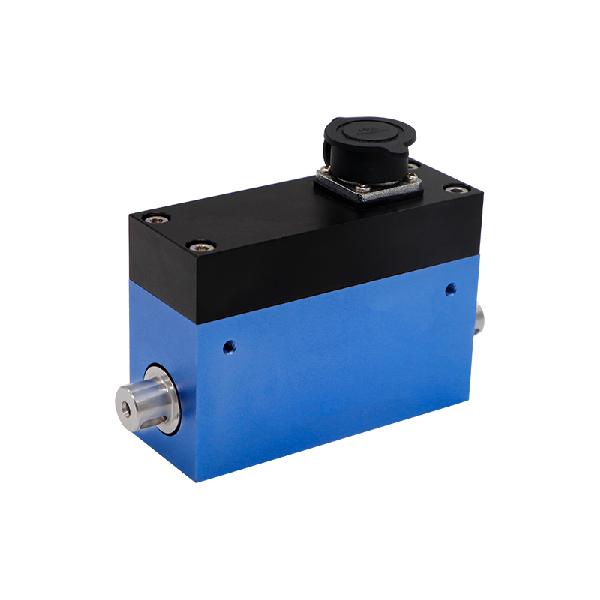

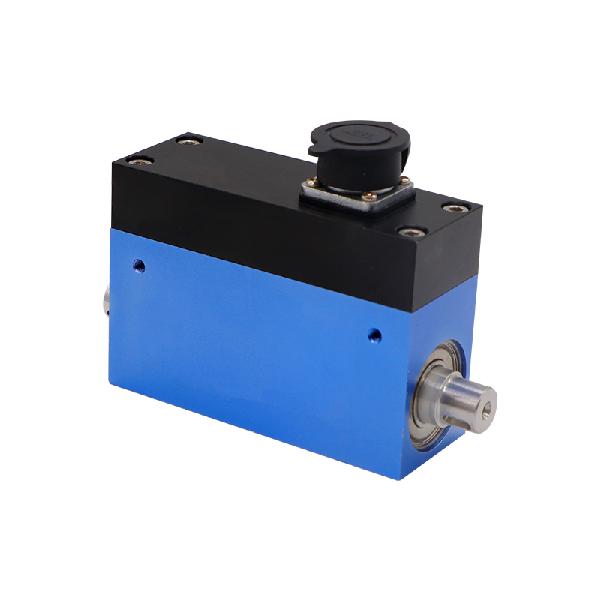

NJL‑104 动态扭矩传感器属于应变式旋转扭矩测量器件，可将转轴扭力的物理变化转换为电信号输出，适配旋转机械部件的扭矩采集。产品本体为轴‑轴式结构，通过联轴器和动力、负载设备对接，能够适应持续旋转工况，获取不同转向下的扭矩数据。 产品性能 NJL‑104 动态扭矩传感器测量量程从 0‑1Nm 起步，精度分为 0.1% FS、0.3% FS 两档。激励电压 5‑15VDC，推荐使用 10VDC 供电；输入电阻 750±10Ω，输出电阻 700±5Ω；绝缘电阻不低于 5000MΩ/100VDC。 温度补偿区间‑10~60℃，工作温度‑20~65℃；安全超载 150% FS，极限超载 200% FS。出厂配置 Φ5.2 规格，长度 3 米信号电缆；接线定义红 E+、黑 E‑、绿 S+、白 S‑。原生输出 mV/V 信号，外接变送模块后可输出工业标准电流、电压信号。 用材与硬件配置 传感器主体可选不锈钢或者合金钢材质，两端轴头适配联轴器传动。设备支持水平、垂直两种安装形式，配套选用弹性柱销联轴器或者刚性联轴器。对传动同轴度存在装配要求，动力设备、传感器、负载设备轴线同心度需要控制在 Φ0.05mm 以内，保障采集数据质量。 主要用途 NJL‑104 动态扭矩传感器可用于电机、电动工具等旋转动力设备的扭矩、功率检测，也用于各类传动试验台架。 外接变送模块之后，标准信号能够接入 PLC、无纸记录仪，完成扭矩数据记录与自动化管控，适合工业测试以及实验室的扭矩验证工作。 使用说明 选型阶段确认实际量程、精度等级、受力方向，区分单向、双向模式，确认输出形式是否需要配置变送模块。 安装时，动力设备、传感器、负载设备需要固定在稳固基座上，降低震动带来的影响；选用合适联轴器，保证三轴同轴精度，支持水平或者垂直安装。接线按照端子定义操作，做好线缆防护，减少外力拉扯线缆。运行工况不要超出安全超载范围，保障传感器工作状态稳定。
