产品详情

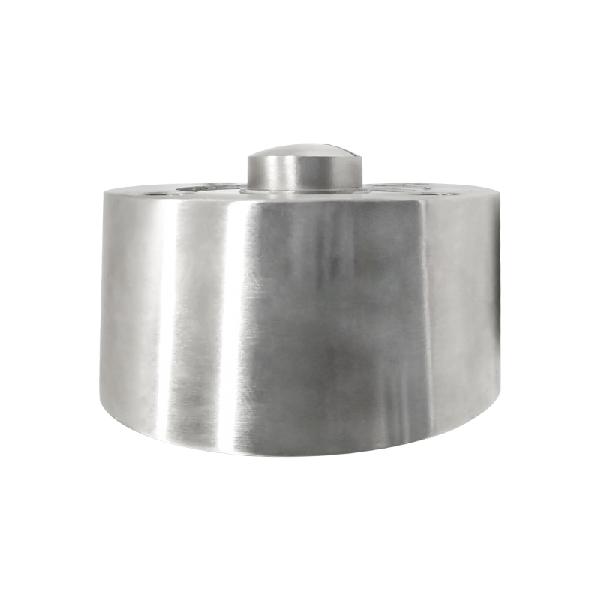

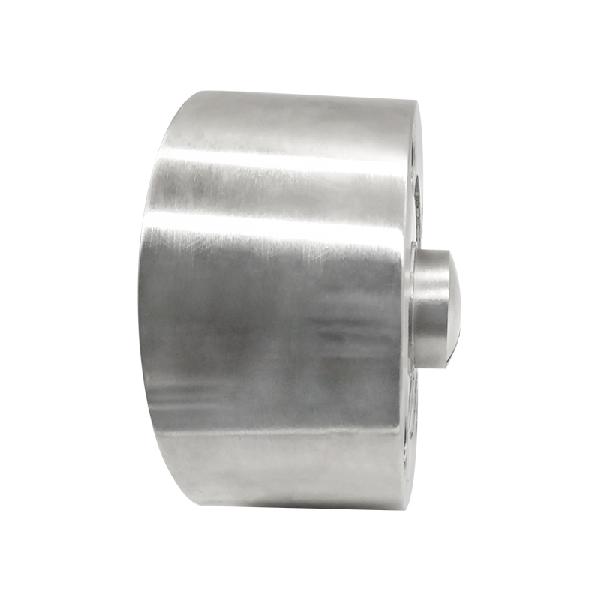

LCZ‑101C 轮辐式荷重传感器为大量程剪切应变式测力产品，采用轮辐弹性体与剪切式应力原理，低外形设计，抗偏载能力良好，结构强度高。原生输出 mV/V 毫伏信号，可外接变送模块转换为标准电流、电压信号。适配电子秤、水泥配料仓、干粉搅拌机，用于各类大吨位工业载荷测试与自动化称重控制系统。 详细介绍 LCZ‑101C 轮辐式荷重传感器属于大量程剪切应变式测力器件，依托轮辐弹性体的剪切应力原理，将压向载荷带来的物理形变转化为电信号。产品外形高度低，抗偏载表现较好，整体结构强度优异，适配大吨位压向力值检测，广泛用于工业称重测力相关工况。 产品性能 LCZ‑101C 轮辐式荷重传感器面向大吨位载荷测量场景，采用惠斯通电桥结构。激励供电 5‑12VDC，原生输出 mV/V 微弱信号。可外接变送模块，转换成 4‑20mA、0‑5V、0‑10V 工业标准模拟信号，方便对接后端采集设备。 标配屏蔽输出线缆，降低工业现场电磁干扰对测量信号带来的影响。接线定义：红 EXC+、黑 EXC‑、绿 SIG+、白 SIG‑，附带屏蔽线，接线需参照桥路示意图完成操作。 用材与硬件配置 弹性体可选用合金钢或者不锈钢材质，轮辐式低外形结构，适合安装空间有限的大吨位设备。采用压向受力模式，依靠底座完成固定安装，使用时需要配套适配的安装工装，保障受力状态。线缆带有屏蔽层，改善复杂现场下信号稳定性。 主要用途 LCZ‑101C 轮辐式荷重传感器适用于水泥配料仓、干粉搅拌机、大吨位电子秤、压力设备，完成重量与载荷采集。外接变送模块之后，信号能够接入 PLC、二次仪表、无纸记录仪，实现力值、重量数据采集，服务于工业自动化称重测控系统。 使用说明 选型阶段确认实际量程、精度等级，如需 4‑20mA、0‑5V、0‑10V 输出，需要选配对应变送模块，同时确认弹性体材质。 安装基面保证平整牢固，传感器尽量保持垂直受压，减少侧向力以及额外偏载。接线严格按照桥路示意图操作，屏蔽线做好接地处理。设备运行不可超出额定载荷以及安全过载范围，把控环境使用温度，维持测量表现稳定。
