产品详情

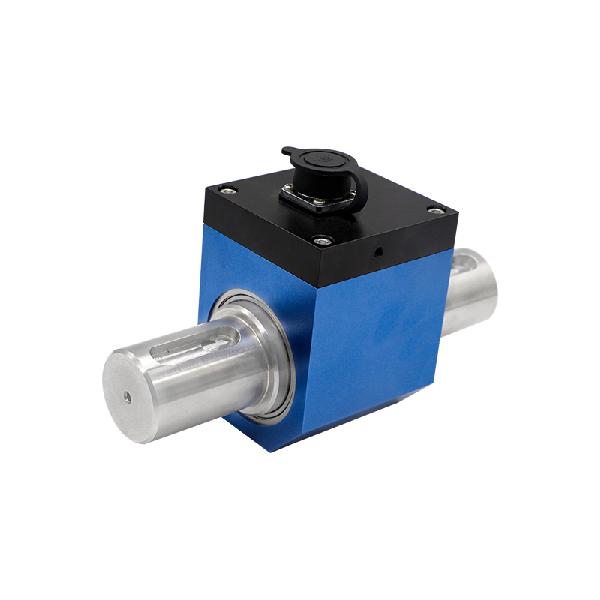

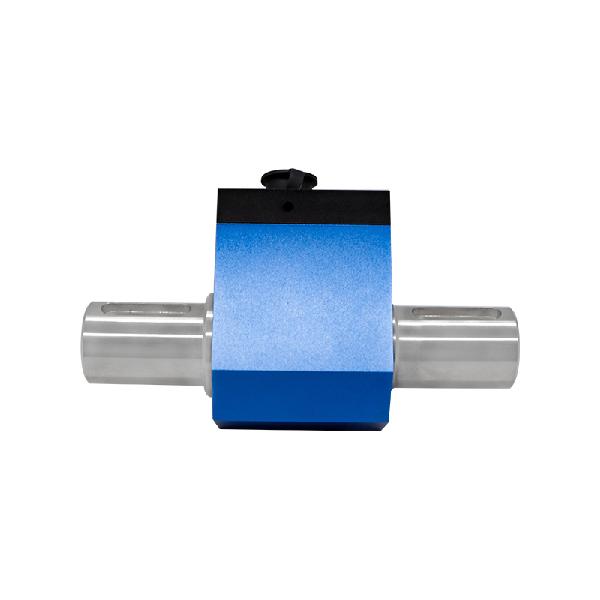

NJL-102 是上海隆旅电子推出的紧凑型键轴式动态扭矩传感器，专为各类旋转传动设备扭矩检测设计。产品采用合金钢 / 不锈钢一体精密机加工弹性体，搭配高精度应变片组成惠斯通全桥传感结构，能够实时捕捉正向、反向扭转力矩变化，将扭力物理量转化为标准电信号，适配动力设备台架试验、产线在线监测、零部件性能标定等场景。整机体积小巧、重量轻便，支持水平、垂直两种安装形式，两端标准键轴结构搭配联轴器即可串联在动力端与负载之间，装配简单，通用性极强。 二、核心性能参数 本产品提供 0~200Nm、0~300Nm、0~500Nm 三档标准量程，精度分为 ±0.1% FS、±0.3% FS 两个等级，满足高精度计量与常规工业监测不同需求。迟滞、重复性指标均≤±0.05% FS，蠕变控制在≤±0.03% FS/30min，温度灵敏度漂移、零点温漂低至 0.03% FS/10℃，高低温环境下测量数值稳定无大幅偏移。 传感器标准灵敏度 1.5±10% mV/V，输入电阻 750±10Ω，输出电阻 700±5Ω，绝缘电阻≥5000MΩ/100VDC，激励供电 5~15VDC（推荐 10VDC）。安全超载可达 150% FS，极限超载 200% FS，短时过载不会造成弹性体永久形变，有效提升设备抗冲击能力。工作温度覆盖 - 20℃~65℃，温度补偿区间 - 10℃~60℃，可适配车间、实验室等常规工业环境。 三、信号输出规格 传感器原生输出 mV/V 毫伏弱信号，可直接搭配采集卡、应变仪使用；如需对接 PLC、数显仪表、工控系统，可加装配套变送模块，拓展三种工业标准信号：4~20mA 电流信号、0~5V 电压信号、0~10V 电压信号。电气接线分为红 (E+)、黑 (E-)、绿 (S+)、白 (S-) 四线，标配 3 米长∅5.2 屏蔽电缆，有效削弱电机、变频器带来的电磁干扰，远距离传输数据不跳变。
