产品详情

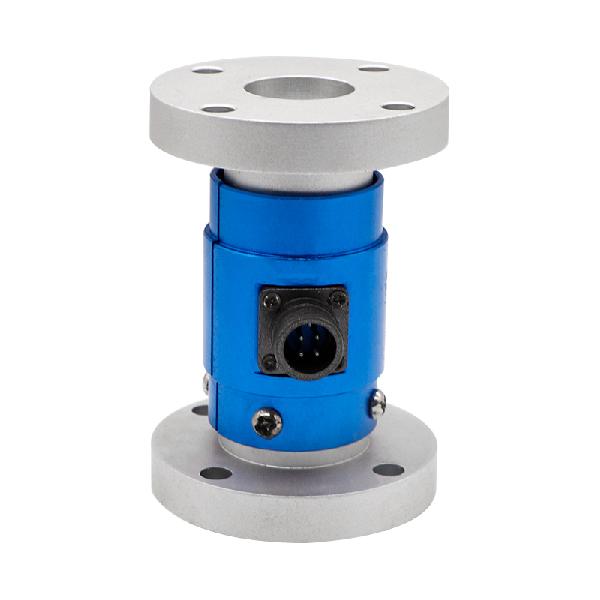

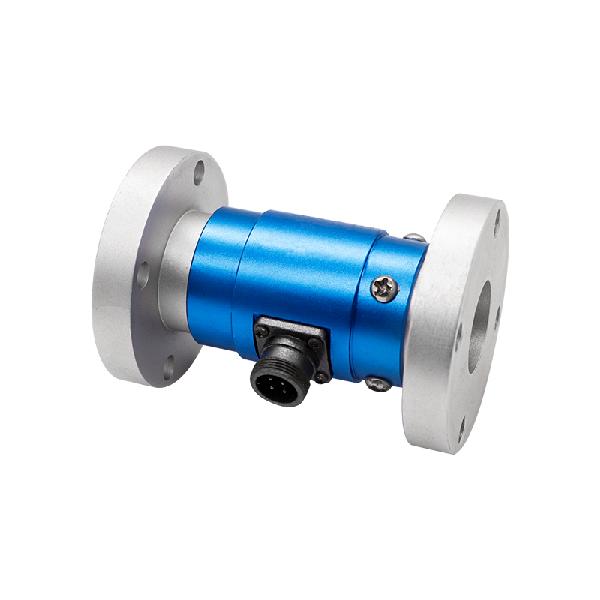

NJL‑204A 静态扭矩传感器量程覆盖 0‑0.2Nm 至 100Nm，灵敏度 1.0‑2.0mV/V；综合精度分为 ±0.1% FS、±0.3% FS、±0.5% FS 三档。零点输出 0~±1% FS，零点温度影响 ±0.1% FS/10℃。 输入电阻 700±10Ω/350±10Ω，输出电阻 700±5Ω/350±5Ω；绝缘电阻 2000MΩ/100VDC；激励电压 5‑15VDC，推荐使用 10VDC 供电。温度补偿区间‑10~60℃，工作温度‑20~65℃；安全过载 120% FS。传感器允许最大偏转角度不大于 360°；开机无需预热，不需要反复调零，可连续采集正反方向扭矩。接线定义红 E+、黑 E‑、绿 S+、白 S‑。原生输出 mV/V 信号，外接变送模块后转换为 4‑20mA、0‑5V、0‑10V 工业标准信号。 用材与硬件配置 本体材质可选铝合金或者合金钢，两端法兰盘结构，方便和被测工装、试验设备对接固定。依靠应变片组成惠斯通测量桥路，只需要提供激励电源就可以输出扭矩信号，可独立使用，也可搭配二次采集仪表。 主要用途 NJL‑204A 静态扭矩传感器多用于各类试验机设备，完成非旋转部件的静态扭矩检测，适配工装校验、实验室扭力试验、测试系统搭建。外接变送模块后，信号接入 PLC、采集仪表，完成静态扭矩的数据读取与记录。 使用说明 选型时确认实际量程、精度等级、受力方向，区分单向、双向模式，确认输出形式是否需要配置变送模块。 安装将两端法兰分别对接被测设备，紧固连接，减少装配间隙。运行时注意偏转角度控制，不可超出允许偏转范围，工况载荷不宜超出安全过载。接线严格遵循接线定义，做好线缆防护。控制工作环境温度在参数区间内，保障测量稳定。
