产品详情

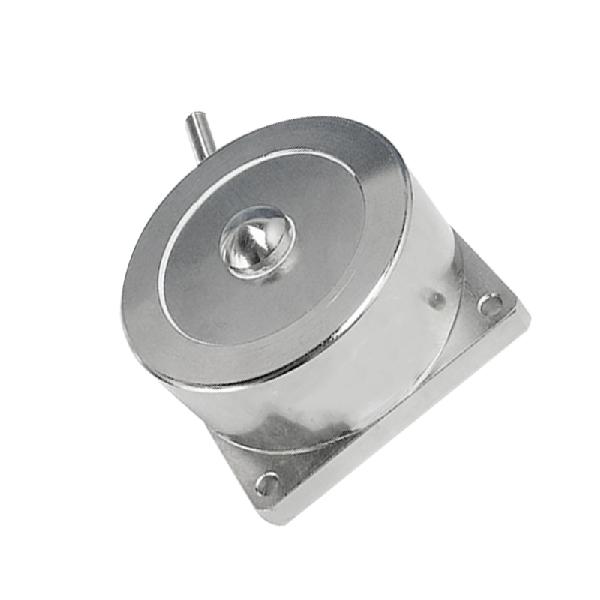

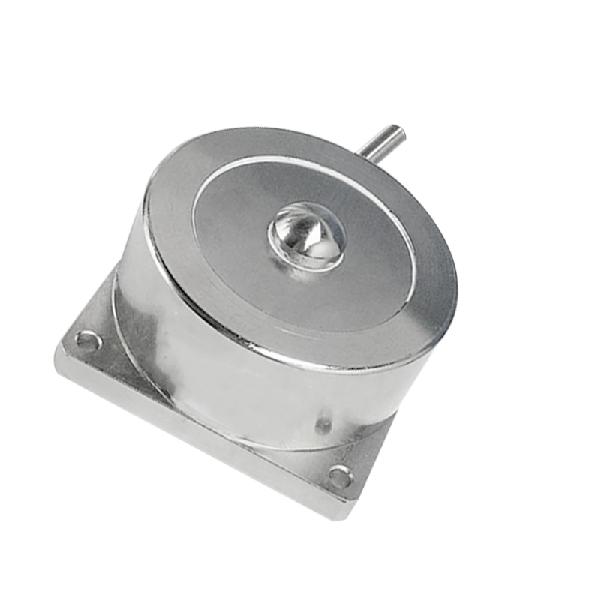

LCZ‑101B 轮辐式荷重传感器采用轮辐弹性体剪切应力原理，低外形结构，抗偏载表现较好，结构强度高。原生输出 mV/V 毫伏信号，可外接变送模块转换为 4‑20mA、0‑5V、0‑10V 标准信号，本体可选合金钢或不锈钢材质。多用于料仓配料、压机测力、大吨位电子秤等工业称重测力自动化控制系统。 详细介绍 LCZ‑101B 轮辐式荷重传感器属于剪切应变式测力传感器，依靠轮辐弹性体剪切应力原理，将压向载荷物理形变转化为电信号。产品整体高度较低，抗偏载性能良好，结构强度高，适合大吨位压向力值检测，适配各类工业称重测力工况。 产品性能 LCZ‑101B 轮辐式荷重传感器支持大吨位量程，样例选型可达 30T；激励供电 5‑12VDC。原生输出 mV/V 微弱信号，外接变送模块之后，可输出 4‑20mA、0‑5V、0‑10V 工业标准信号，方便对接后端采集设备。 弹性体可选合金钢或者不锈钢，可根据现场介质、环境条件选择对应材质。内部采用惠斯通电桥结构，搭配补偿元器件，降低环境因素带来的测量影响。出厂配套屏蔽线缆，减少工业现场电磁干扰对信号的影响。 用材与硬件配置 传感器弹性体分为合金钢、不锈钢两种材质，轮辐式低外形结构，适合安装空间受限场景。采用压向受力模式，依靠底座完成固定安装。线缆带屏蔽层，降低外界电磁干扰。选型可按需选配变送模块，实现标准模拟量输出。 主要用途 LCZ‑101B 轮辐式荷重传感器主要用于配料料仓、称重罐体、压力设备、大吨位电子秤的载荷、重量采集。外接变送模块后，信号可以接入 PLC、二次仪表、无纸记录仪，完成力值、重量数据采集，应用于工业自动化称重测力控制系统。 使用说明 选型时确认实际量程、精度等级、输出形式、供电规格、本体材质；需要电流电压输出时要选配对应变送模块。 安装基面保持平整牢固，保证传感器垂直受压，尽量减少侧向力与偏载。接线按照传感器接线定义操作，屏蔽线做好接地处理。运行工况不要超出额定载荷以及安全过载范围，控制工作环境温度，保障测量状态稳定。
